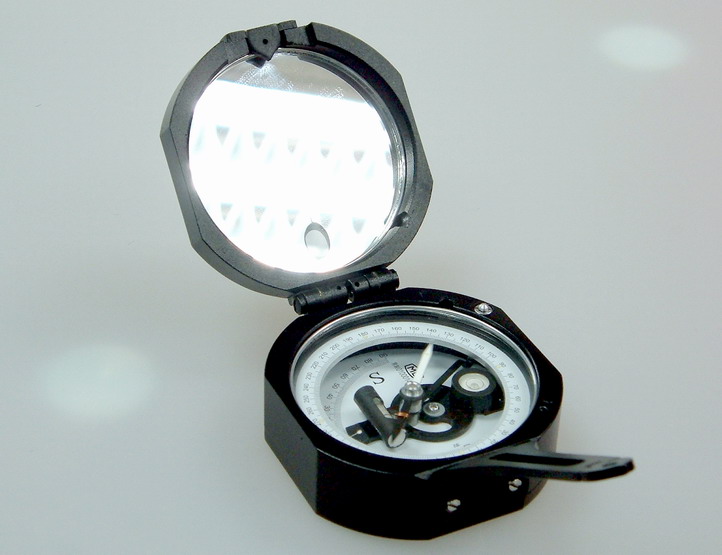

地质罗盘仪-1A

　　地质罗盘仪-1A

　　详细说明：DQY-1A型袖珍经纬仪主要应用于林业、农业、矿山、地质勘察、水利、气象等部门。。

　　DQY-1A型袖珍经纬仪以其设计合理、性能优异、灵敏度高、抗干扰能力大而受到国外客户的欢迎。同时因其优良的性能而被广泛应用于于交通、远洋、林业、戡察、探险等众多领域。

　　⊙指南针是中国古代人民的伟大发明，也是军事、航海、地质、探险活动必备的基本观测工具。也是中国对世界文明的贡献.

　　⊙指南针的其实是具备基本功能的小型罗盘，正式名称应该是指北针。大多数情况下,地图的都是以正北方向作为参考方向绘制的,也就是我们所说的上北下南左西右东，这是世界通行的标准。

　　⊙很多情况下,我们把指北针称为指南针,是因为在古代的中国,罗盘是以正南方向作为参考方向的,因此被称为司南，小型的罗盘就被称作指南针,这个称呼一直延续到今天。

　　使用方法 ;

　　指南针务必使之水平使用,同时为避免磁针发生错乱，要与铁丝网、高压线、汽车和飞机以及含有磁性的物体保持一定距离,具体参考指标如下：

　　1、离铁丝网>10米;

　　2、离高压线>55米;

　　3、离汽车或飞机>20米;

　　4、离含有强磁的物体，如各种磁铁、外磁式喇叭>10米;

　　5、离磁性较弱的物体如磁性按扣等>0.5米。

　　广泛应用

　　⊙即使是方向感再好的人,到了陌生地方也有找不着北的时候。人多的地方可以向当地人询问,如果到了荒郊野外迷失了方向,可就麻烦了,轻则挨饿受冻、担惊受怕,重了就不好说了。求人不如靠自己,指南针携带方便。配合地图,使你随时知道自己的位置,不仅可用于无线电猎狐、探险、野营等体育运动,还适用于地质、矿业、林业、勘察、农田水利、建筑、旅游等领域,是定向、粗测必备的工具。在市区也有辩别方向性的时机,玩家的宝贝,出门旅行的伙伴,收藏的精品。

　　⊙磁性指南针结合旅游、户外活动及日常生活的特点,设计过程中注重灵敏度、实用性、装饰性、宣传性等因素,部分产品还具有测距,测温,测角度,同时其灵敏度高、重量轻盈,外观精巧,装饰性强、便于携带等特点,非常适合旅游、远足、登山、户外运动等场合使用。

　　⊙尽管当随着科学技术的发展,GPS的应用逐步普及,但指北针因其原理是利用地球自身磁场进行定位,无需任何能源,没盲区.这一点在恶劣的环境下非常重要。指北针在没有受到磁场干扰的情况下具有简单可靠的优点,国外旅游、远足、登山、户外运动者必备磁性指南针.磁性指南针至今仍是军事、航海、地质、探险等野外活动的必备基本工具。

　　用途DQL-15型地质罗盘仪主要用途可供：

　　1测产状： 包括走向、倾向、倾角;

　　2地形草测： 包括定方位 (即交会定点)，测坡角，定水平;

　　3测垂直角。

　　二、主要性能

　　1磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)不大于5秒。

　　2读数误差：??a磁针转动前后所指示之度数误差不大于0.5°;b磁针在0-180°、90-270°处由于偏心所引起误差不大于0.5°;c测角器的读数误差不大于0.5°。

　　3仪器外形尺寸(长×宽×高)为80×70×25(mm)。

　　4仪器重量为0.2kg。

　　三、原理、结构??1原理：本仪器是利用一个磁性物体(即磁针)具有指明磁子午线的一定方向的特性，配合刻度环的读数，可以确定目标相对于磁子午线的方向。根据两个选定的测点(或已知的测点)可以测出另一个未知目标的位置。??

　　2结构(参考结构简图)?ィ阂瞧饔缮细?2与外壳9通过联接合页4构成仪器主体。上盖内装有反光镜3，可使目标映入镜中。外壳9的外部装有长照准器11，配合小照准器1，可瞄准目标。外壳内装有密封的方位盒，方位盒内装有刻度盘7和磁针5，可以直接读出目标的方位置。测角器6供测量坡角用，可以在方向盘8的倾角刻度上直接读数。方位盒内充有液体，起阻尼作用，使测量迅速准确。在外壳的底面备有磁偏角调整轴，配合指标调整仪器的磁偏角。?? 该仪器具有结构紧凑、体积小、携带方便、测量迅速准确、性能稳定等特点。??

　　四、使用方法??

　　(一)测产状(包括走向、倾向、倾角)

　　1测走向：?プ呦蚣囱衣鲈谒?平上投影的方向。?ソ?仪器上盖 (2)打开到极限位置，调好本地区的磁偏角，将仪器两个长边靠在岩层的特征面(具有代表性的面)，则读磁针北极所指示的度数，即为岩层的走向。

　　2测倾向：?デ阆蚣创怪庇谧呦蛩?指示的面的方向?ソ?仪器上盖 (2)打开到90°位置，用仪器上盖的背面靠稳岩层的特征面，则读磁针北极所指示的度数，即为岩层的倾向。3测倾角：?デ憬羌创怪庇谧呦蛴胨?平面夹角的角度。?ソ?仪器上盖 (2)打开到极限位置，仪器的侧边垂直于走向而贴紧岩层的特征面，读测角器所指的方向盘的度数，即为岩层的倾角。?ピ谑导什饬恐校?走向和倾向两因素，只需测其中一个就可以，因为走向和倾向是互为 90°的关系。

　　(二)地形草测(包括定方位、测坡角、定水平线)

　　1定方位：勘晁?处的方向和位置。定方位也叫交会定点。?ア俚蹦勘暝谑酉? (水平线)上方时的测量方法：?ビ沂治战粢瞧鳎?上盖背面向着观察者，手臂贴紧身体，以减少抖动，左手调整长照准和反光镜，转动身体，使目标、长照准尖的象同时映入反光镜，并为镜线所平分，则读磁针北极所指示的度数，即为该目标所处的方向。按照同样的方法，在另一侧点对该目标进行测量，这样两个测点对同一目标进行的测量得出两线沿着测出的度数 ,相交于目标，就得出目标的位置。?ア诘蹦勘暝谑酉? (水平线)下方时的测量方法：?ビ沂纸粑找瞧鳌⒎垂饩翟诠鄄煺叩亩悦妫?手臂同样贴紧身体，左手调整长照准器和上盖转动身体 ,使目标照准尖同时映入反光镜的椭圆孔中，并为镜线所平分，则读磁针南极所指示的度数，即为该目标所处的方向。

　　测坡角：勘甑焦鄄煺哂胨?平面的夹角。?ビ沂治兆∫瞧魍饪呛偷着蹋?长照准器在观察者的一方，将仪器平面垂直于水平面。左手调正上盖和长照准器，使目标、照准尖的孔同时为反光镜椭圆孔刻线所平分，从反光镜中观察测角器在方向盘上所指示的度数，即为该目标的坡角。如果测某一坡面的坡角，则只需把上盖打开到极限位置，将仪器测边直接放在该坡面上，读出测角器指示的度数，即为该坡面的坡角。 (与测产状中的倾角相同。)。??3定水平线：?グ殉ふ兆计靼庵劣牒忻娉梢黄矫妫?上盖扳至 90°，而照准尖竖直，平行上盖，将测角器对准“0”，则通过照准尖上的视孔和反光镜椭圆孔的视线，即为水平线。(三)测物体的垂直角?グ焉细前獾郊?限位置，用仪器侧面贴紧物体 (如钻杠)具有代表性的平面，此时测角器的读数，即为该物体的垂直角。

　　五、注意事项1仪器应避免剧烈震动，以免影响仪器的指示精度; 2仪器尽量避免高温暴晒，以免液体膨胀外漏;3合页转动部分应经常点些钟表油以免干磨而折断;4 长时期不使用时，应放在通风、干燥地方，以免发霉。
